13_如何在 Redis 中保存时间序列数据？
我们现在做互联网产品的时候，都有这么一个需求：记录用户在网站或者 APP 上的点击行为数据，来分析用户行为
这里的数据一般包括用户 ID、行为类型（例如浏览、登陆、下单等）、行为发生的时间戳：
UserID, Type, TimeStamp我之前做过的一个物联网项目的数据存取需求，和这个很相似
需要周期性地统计近万台设备的实时状态，包括设备 ID、压力、温度、湿度以及对应的时间戳
DeviceID, Pressure, Temperature, Humidity, TimeStamp这些与发生时间相关的一组数据，就是时间序列数据
这些数据的特点是没有严格的关系模型，记录的信息可以表示成键和值的关系（例如，一个设备 ID 对应一条记录），所以不需要专门用关系型数据库（例如 MySQL）来保存
而 Redis 的键值数据模型，正好可以满足这里的数据存取需求
时间序列数据的读写特点
在实际应用中，时间序列数据通常是持续高并发写入的，例如，需要连续记录数万个设备的实时状态值
同时，时间序列数据的写入主要是插入新数据，而不是更新一个已存在的数据，也就是说，一个时间序列数据被记录后通常就不会变了，因为它就代表了一个设备在某个时刻的状态值
所以，这种数据的写入特点很简单，就是插入数据快，这就要求我们选择的数据类型，在进行数据插入时，复杂度要低，尽量不要阻塞
看到这里，你可能第一时间会想到用 Redis 的 String、Hash 类型来保存，因为它们的插入复杂度都是 O(1)，是个不错的选择
但是，我在之前说过，String 类型在记录小数据时，元数据的内存开销比较大，不太适合保存大量数据
那我们再来看看，时间序列数据的"读"操作有什么特点
我们在查询时间序列数据时，既有对单条记录的查询（例如查询某个设备在某一个时刻的运行状态信息，对应的就是这个设备的一条记录），也有对某个时间范围内的数据的查询（例如每天早上 8 点到 10 点的所有设备的状态信息）
除此之外，还有一些更复杂的查询，比如对某个时间范围内的数据做聚合计算
这里的聚合计算，就是对符合查询条件的所有数据做计算，包括计算均值、最大/最小值、求和等
例如，我们要计算某个时间段内的设备压力的最大值，来判断是否有故障发生
那用一个词来概括时间序列数据的"读"，就是查询模式多
弄清楚了时间序列数据的读写特点，接下来我们就看看如何 Redis 中保存这些数据
我们来分析下：针对时间序列数据的"写要快"，Redis 的高性能写特性直接就可以了
而针对"查询模式多"，也就是要支持单点查询、范围查询和聚合计算，Redis 提供了保存时间序列数据的两种方案，分别可以基于 Hash 和 Sorted Set 实现，以及基于 RedisTimeSeries 模块实现
基于 Hash 和 Sorted Set 保存时间序列数据
Hash 和 Sorted Set 组合的方式有一个明显的好处：它们是 Redis 内在的数据类型，代码成熟和性能稳定
所以，基于这两个数据类型保存时间序列数据，系统稳定性是可以预期的
但是，为什么保存时间序列数据，要同时使用这两种类型呢?
关于 Hash 类型，我们都知道，它有一个特点是，可以实现对单键的快速查询
这就满足了时间序列数据的单键查询需求
我们可以把时间戳作为 Hash 集合的 key，把记录的设备状态值作为 Hash 集合的 value

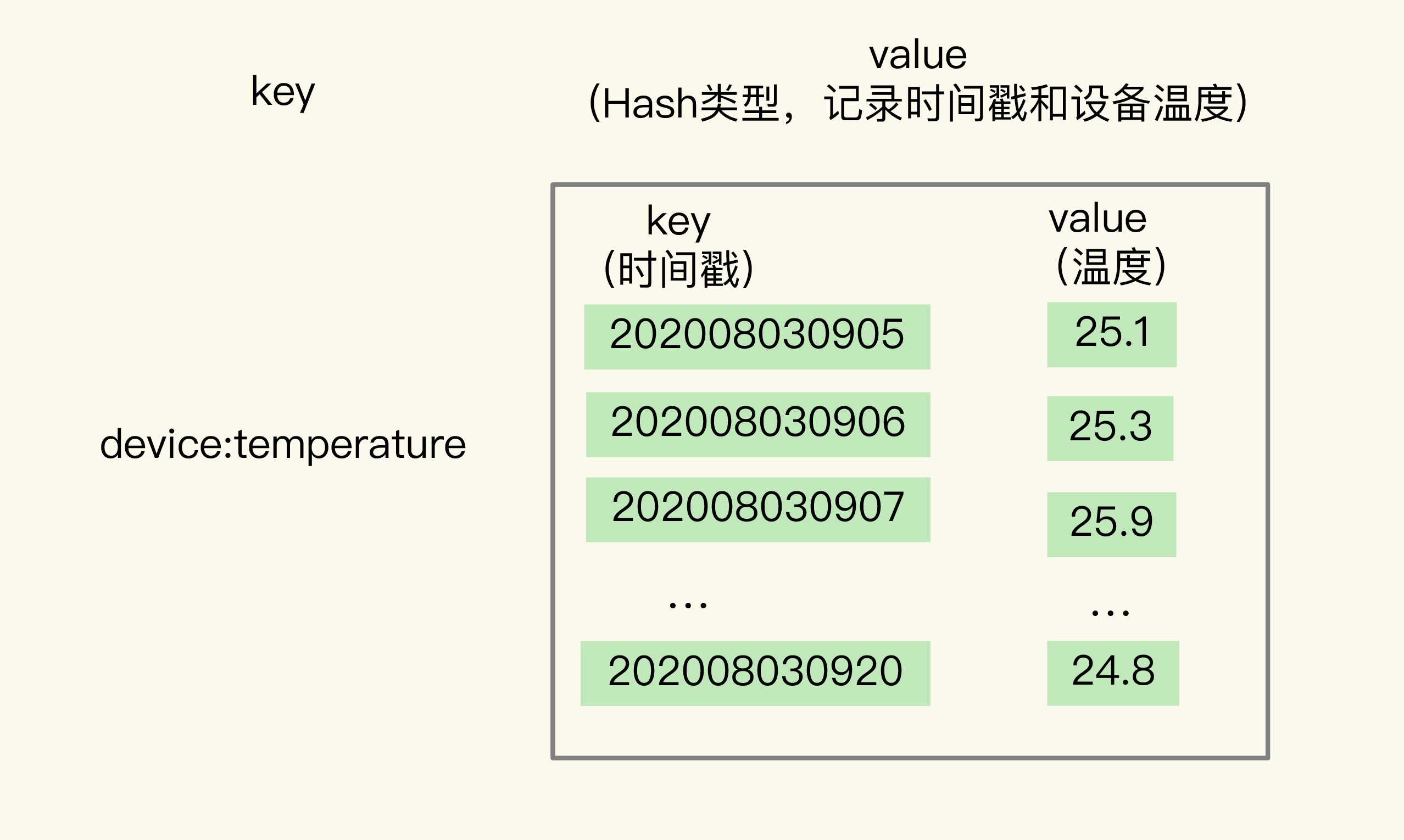

可以看下用 Hash 集合记录设备的温度值的示意图
当我们想要查询某个时间点或者是多个时间点上的温度数据时，直接使用 HGET 命令或者 HMGET 命令，就可以分别获得 Hash 集合中的一个 key 和多个 key 的 value 值
举个例子。我们用 HGET 命令查询 202008030905 这个时刻的温度值，使用 HMGET 查询 202008030905、202008030907、202008030908 这三个时刻的温度值，如下所示：
HGET device:temperature 202008030905
"25.1"
HMGET device:temperature 202008030905 202008030907 202008030908
1) "25.1"
2) "25.9"
3) "24.9"你看，用 Hash 类型来实现单键的查询很简单，但是，Hash 类型有个短板：它并不支持对数据进行范围查询
虽然时间序列数据是按时间递增顺序插入 Hash 集合中的，但 Hash 类型的底层结构是哈希表，并没有对数据进行有序索引
所以，如果要对 Hash 类型进行范围查询的话，就需要扫描 Hash 集合中的所有数据，再把这些数据取回到客户端进行排序，然后，才能在客户端得到所查询范围内的数据
显然，查询效率很低
为了能同时支持按时间戳的查询，可以用 Sorted Set 来保存时间序列数据，因为它能够根据元素的权重分数来排序

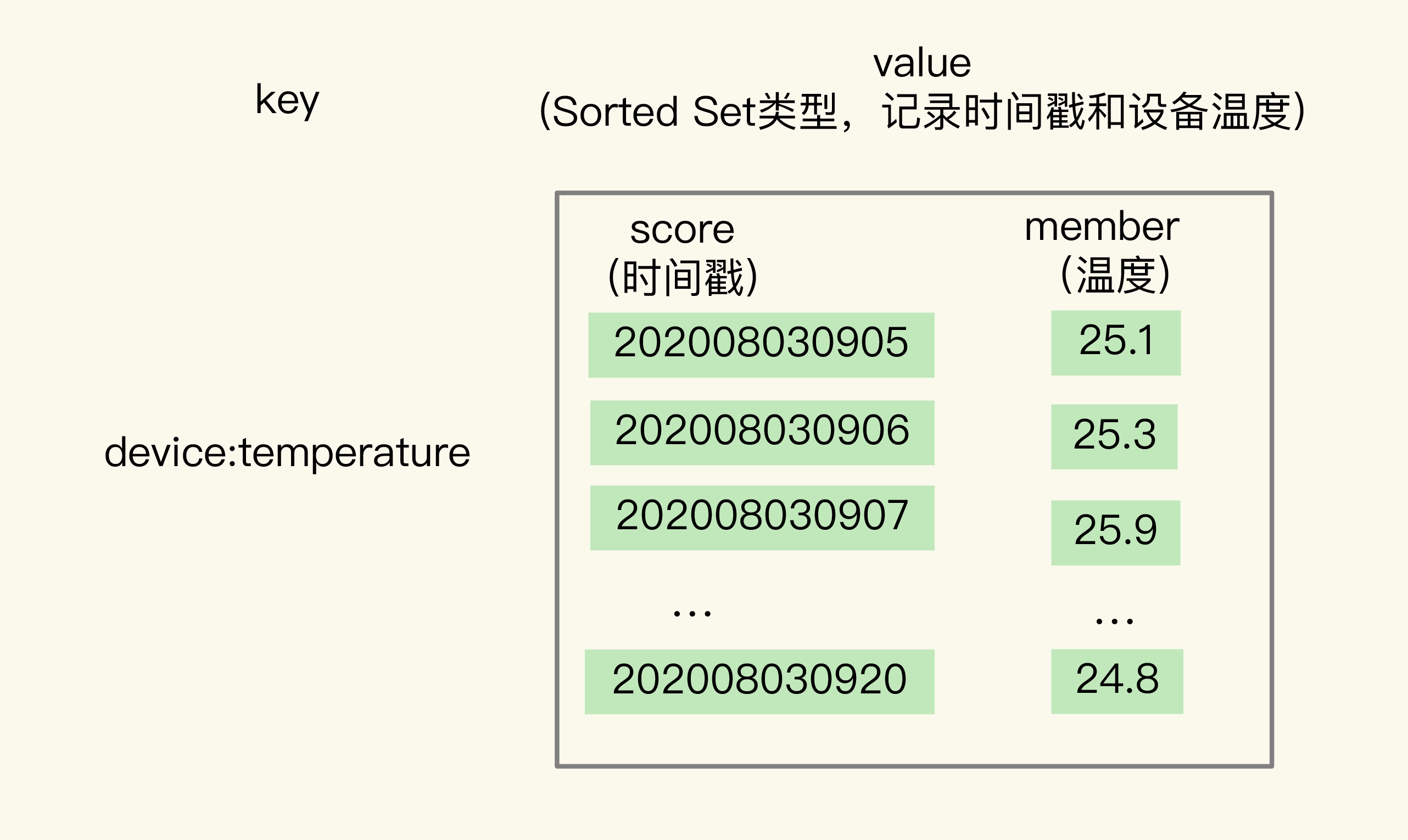

我们可以把时间戳作为 Sorted Set 集合的元素分数，把时间点上记录的数据作为元素本身
使用 Sorted Set 保存数据后，我们就可以使用 ZRANGEBYSCORE 命令，按照输入的最大时间戳和最小时间戳来查询这个时间范围内的温度值
如下所示，我们来查询一下在 2020 年 8 月 3 日指定时间内的所有温度值
ZRANGEBYSCORE device:temperature 202008030907 202008030910
1) "25.9"
2) "24.9"
3) "25.3"
4) "25.2"现在我们知道了，同时使用 Hash 和 Sorted Set，可以满足单个时间点和一个时间范围内的数据查询需求了，但是我们又会面临一个新的问题，也就是我们要解答的第二个问题：如何保证写入 Hash 和 Sorted Set 是一个原子性的操作呢？
所谓"原子性的操作"，就是指我们执行多个写命令操作时（例如用 HSET 命令和 ZADD 命令分别把数据写入 Hash 和 Sorted Set），这些命令要么全部完成，要么都不完成
只有保证了写操作的原子性，才能保证同一时间序列数据，在 Hash 和 Sorted Set 中，要么都保存了，要么都没保存
否则，就可能出现 Hash 集合中有时间序列数据，而 Sorted Set 中没有，那么，在进行范围查询时，就没有办法满足查询需求了
那 Redis 是怎么保证原子性操作的呢？这里就涉及到了 Redis 用来实现简单的事务的 MULTI 和 EXEC 命令
当多个命令及其参数本身无误时，MULTI 和 EXEC 命令可以保证执行这些命令时的原子性
MULTI 命令：表示一系列原子性操作的开始，收到这个命令后，Redis 就知道，接下来再收到的命令需要放到一个内部队列中，后续一起执行，保证原子性EXEC 命令：表示一系列原子性操作的结束，一旦 Redis 收到了这个命令，就表示所有要保证原子性的命令操作都已经发送完成了。此时，Redis 开始执行刚才放到内部队列中的所有命令操作

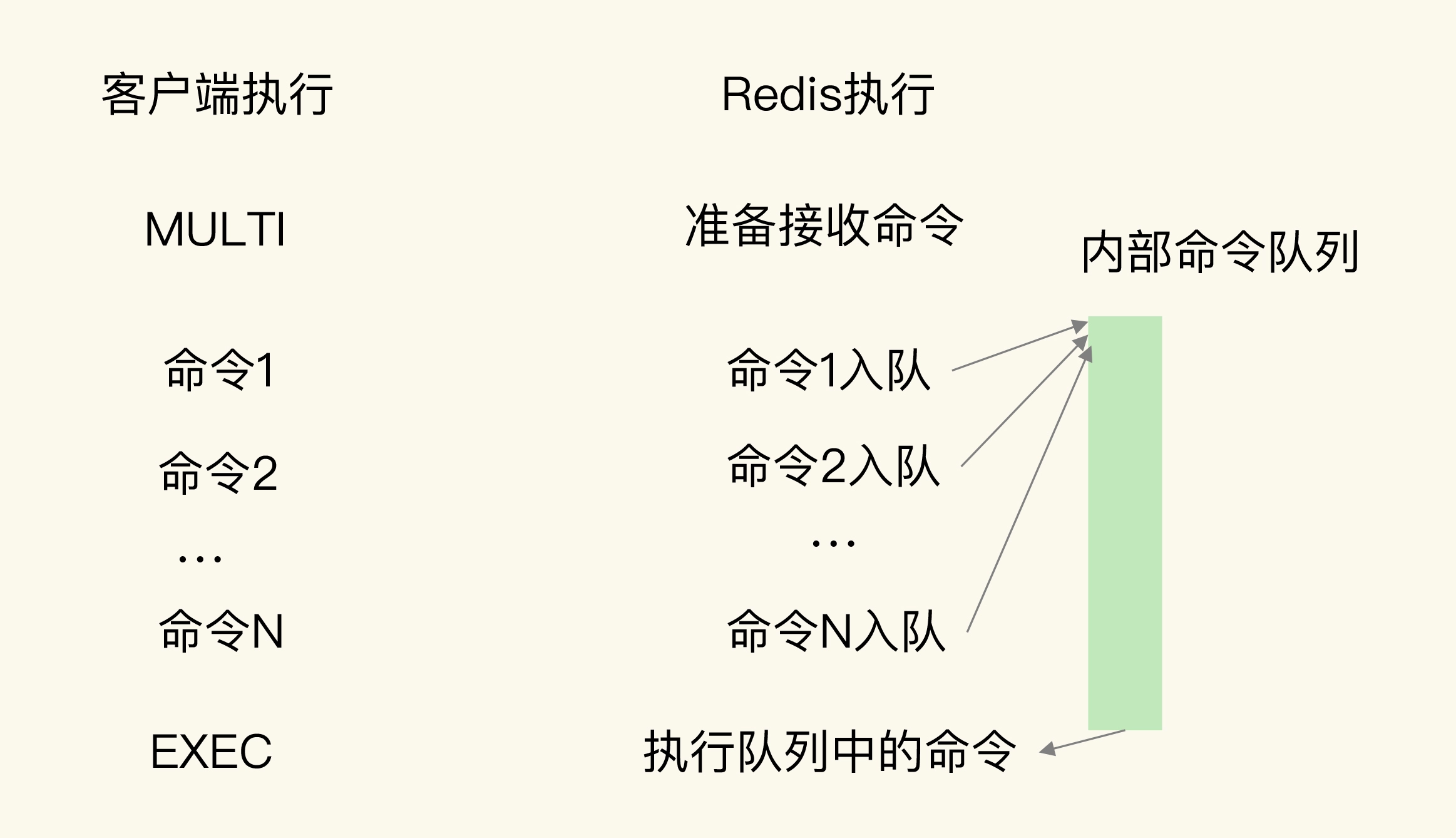

示意图如下
以保存设备状态信息的需求为例，我们执行下面的代码，把设备在 2020 年 8 月 3 日 9 时 5 分的温度，分别用 HSET 命令和 ZADD 命令写入 Hash 集合和 Sorted Set 集合
127.0.0.1:6379> MULTI
OK
127.0.0.1:6379> HSET device:temperature 202008030911 26.8
QUEUED
127.0.0.1:6379> ZADD device:temperature 202008030911 26.8
QUEUED
127.0.0.1:6379> EXEC
1) (integer) 1
2) (integer) 1首先，Redis 收到了客户端执行的 MULTI 命令
然后，客户端再执行 HSET 和 ZADD 命令后，Redis 返回的结果为"QUEUED"，表示这两个命令暂时入队，先不执行；执行了 EXEC 命令后，HSET 命令和 ZADD 命令才真正执行，并返回成功结果（结果值为 1）
到这里，我们就解决了时间序列数据的单点查询、范围查询问题，并使用 MULTI 和 EXEC 命令保证了 Redis 能原子性地把数据保存到 Hash 和 Sorted Set 中
接下来，我们需要继续解决第三个问题：如何对时间序列数据进行聚合计算？
聚合计算一般被用来周期性地统计时间窗口内的数据汇总状态，在实时监控与预警等场景下会频繁执行
因为 Sorted Set 只支持范围查询，无法直接进行聚合计算，所以，我们只能先把时间范围内的数据取回到客户端，然后在客户端自行完成聚合计算
这个方法虽然能完成聚合计算，但是会带来一定的潜在风险，也就是大量数据在 Redis 实例和客户端间频繁传输，这会和其他操作命令竞争网络资源，导致其他操作变慢
在我们这个物联网项目中，就需要每 3 分钟统计一下各个设备的温度状态，一旦设备温度超出了设定的阈值，就要进行报警
这是一个典型的聚合计算场景，我们可以来看看这个过程中的数据体量
假设我们需要每 3 分钟计算一次的所有设备各指标的最大值，每个设备每 15 秒记录一个指标值，1 分钟就会记录 4 个值，3 分钟就会有 12 个值
我们要统计的设备指标数量有 33 个，所有单个设备每 3 分钟记录的指标数据有将近 400 个（33*12 = 396），而设备总数量有 1 万个，这样一来，每 3 分钟就有将近 400 万条（396 * 1万）数据需要在客户端和 Redis 实例间进行传输
为了避免客户端和 Redis 实例间频繁地大量数据传输，我们可以使用 RedisTimeSeries 来保存时间序列数据
RedisTimeSeries 支持直接在 Redis 实例上进行聚合计算
还是以刚才每 3 分钟计算一次最大值为例，在 Redis 实例上直接聚合计算，那么，对于单个设备的一个指标值来说，每 3 分钟记录的 12 条数据可以聚合计算成一个值，单个设备每 3 分钟也就只有 33 个聚合值需要传输，1 万台设备也只有 33 万条数据
数据量大约是在客户端做聚合计算的十分之一，很显然，可以减少大量数据传输对 Redis 实例网络的性能影响
基于 RedisTimeSeries 模块保存时间序列数据
RedisTimeSeries 是 Redis 的一个扩展模块
它专门面向时间序列数据提供了数据类型和访问接口，并且支持在 Redis 实例上直接对数据进行按时间范围的聚合计算
因为 RedisTimeSeries 不属于 Redis 的内建功能模块，在使用时，我们需要先把它的源码单独编译成动态链接库 redistimeseries.so，再使用 loadmodule 命令进行加载，如下所示：
loadmodule redistimeseries.so当用于时间序列数据存取时，RedisTimeSeries 的操作主要有 5 个：
- 用 TS.CREATE 命令创建时间序列数据集合；
- 用 TS.ADD 命令插入数据；
- 用 TS.GET 命令读取最新数据；
- 用 TS.MGET 命令按标签过滤查询数据集合；
- 用 TS.RANGE 支持聚合计算的范围查询。
下面，我来介绍一下如何使用这 5 个操作
1. 用 TS.CREATE 命令创建一个时间序列数据集合
在 TS.CREATE 命令中，我们需要设置时间序列数据集合的 key 和数据的过期时间（以毫秒为单位）
此外，我们还可以为数据集合设置标签，来表示数据集合的属性
例如，我们执行下面的命令，创建一个 key 为 device:temperature、数据有效期为 600s 的时间序列数据集合。也就是说，这个集合中的数据创建了 600s 后，就会被自动删除。最后，我们给这个集合设置了一个标签属性{device_id:1}，表明这个数据集合中记录的是属于设备 ID 号为 1 的数据
TS.CREATE device:temperature RETENTION 600000 LABELS device_id 1
OK2. 用 TS.ADD 命令插入数据，用 TS.GET 命令读取最新数据
我们可以用 TS.ADD 命令往时间序列集合中插入数据，包括时间戳和具体的数值，并使用 TS.GET 命令读取数据集合中的最新一条数据。
例如，我们执行下列 TS.ADD 命令时，就往 device:temperature 集合中插入了一条数据，记录的是设备在 2020 年 8 月 3 日 9 时 5 分的设备温度；再执行 TS.GET 命令时，就会把刚刚插入的最新数据读取出来。
TS.ADD device:temperature 1596416700 25.1
1596416700
TS.GET device:temperature
25.13. 用 TS.MGET 命令按标签过滤查询数据集合
在保存多个设备的时间序列数据时，我们通常会把不同设备的数据保存到不同集合中。此时，我们就可以使用 TS.MGET 命令，按照标签查询部分集合中的最新数据。在使用 TS.CREATE 创建数据集合时，我们可以给集合设置标签属性。当我们进行查询时，就可以在查询条件中对集合标签属性进行匹配，最后的查询结果里只返回匹配上的集合中的最新数据。
举个例子。假设我们一共用 4 个集合为 4 个设备保存时间序列数据，设备的 ID 号是 1、2、3、4，我们在创建数据集合时，把 device_id 设置为每个集合的标签。此时，我们就可以使用下列 TS.MGET 命令，以及 FILTER 设置（这个配置项用来设置集合标签的过滤条件），查询 device_id 不等于 2 的所有其他设备的数据集合，并返回各自集合中的最新的一条数据。
TS.MGET FILTER device_id!=2
1) 1) "device:temperature:1"
2) (empty list or set)
3) 1) (integer) 1596417000
2) "25.3"
2) 1) "device:temperature:3"
2) (empty list or set)
3) 1) (integer) 1596417000
2) "29.5"
3) 1) "device:temperature:4"
2) (empty list or set)
3) 1) (integer) 1596417000
2) "30.1"4.用 TS.RANGE 支持需要聚合计算的范围查询
最后，在对时间序列数据进行聚合计算时，我们可以使用 TS.RANGE 命令指定要查询的数据的时间范围，同时用 AGGREGATION 参数指定要执行的聚合计算类型。RedisTimeSeries 支持的聚合计算类型很丰富，包括求均值（avg）、求最大 / 最小值（max/min），求和（sum）等。
例如，在执行下列命令时，我们就可以按照每 180s 的时间窗口，对 2020 年 8 月 3 日 9 时 5 分和 2020 年 8 月 3 日 9 时 12 分这段时间内的数据进行均值计算了。
TS.RANGE device:temperature 1596416700 1596417120 AGGREGATION avg 180000
1) 1) (integer) 1596416700
2) "25.6"
2) 1) (integer) 1596416880
2) "25.8"
3) 1) (integer) 1596417060
2) "26.1"与使用 Hash 和 Sorted Set 来保存时间序列数据相比，RedisTimeSeries 是专门为时间序列数据访问设计的扩展模块，能支持在 Redis 实例上直接进行聚合计算，以及按标签属性过滤查询数据集合，当我们需要频繁进行聚合计算，以及从大量集合中筛选出特定设备或用户的数据集合时，RedisTimeSeries 就可以发挥优势了。
